 基本原理

 屈曲约束支撑简称BRB,主要由耗能内芯和外包约束构件两部分组成。耗能内芯承受轴向拉力和压力,提供支撑刚度、并于屈服后耗散能量;外包约束构件不承受轴向力、只对耗能内芯提供侧向约束,防止耗能内芯受压时发生屈曲。防屈曲支撑同时具有普通钢支撑和滞回耗能元件的优点。


防屈曲支撑原理
111.jpg 111.jpg

防屈曲支撑效果图及性能曲线

 产品特点:

 1、保证结构安全。大震作用下,防屈曲支撑起到“保险丝“的作用,先于主体结构屈服,耗散地震作用输入到结构中的能量,保证结构安全。

 2、提供抗侧刚度。中小地震作用下,防屈曲支撑可发挥普通支撑的作用,为主体结构提供抗侧刚度。

 3、经济实用。采用该产品后,可有效减小梁柱截面、配筋及施工周期,节约总体结构造价成本

 性能测试

 防屈曲支撑产品性能测试及其性能指标应满足《建筑结构抗震规范》(GB50011-2010)中12.3和《建筑消能阻尼器》(JG/T209-2012)中6.4和7.4的规定。

 防屈曲支撑产品检验标准按照《建筑结构抗震规范》(GB50011-2010)中12.3和《建筑消能阻尼器》(JG/T209-2012)中第8条和第9条的规定。


1595559770707370.png  1595559770707370.png

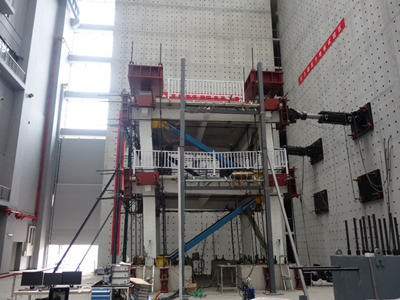

大吨位支撑实验

 分析模型

 将阻尼器应用于结构或者进行相关数值计算时,需要考虑连接件对阻尼器性能的影响。阻尼器与连接件串联构成附加体系,附加体系与主结构并联构成整个减震结构。
