 简介

 金属屈服型阻尼器简称MYD,主要由耗能芯板、翼缘、加劲肋和上下端板组成。当上下端板发生相对变形时,耗能芯板在端板的带动下发生弹塑性变形产生阻尼力。建筑结构与金属屈服型阻尼器端板牢固连接后,由地震导致的结构相对位移会引起上述的相对变形,从而使阻尼器产生阻尼力。进入到结构中的部分振动能量通过该阻尼力的作用转移到阻尼器中并最终耗散掉。


1595559770707370.png  1595559770707370.png

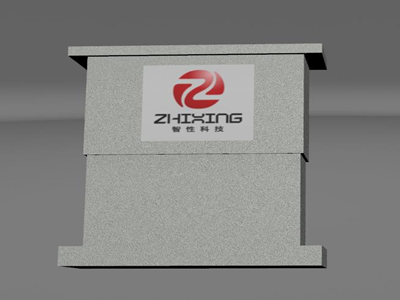

金属屈服型阻尼器示意图

 产品特点

 1、疲劳性能好。耗能芯板采用具有高延性和高低周疲劳性能的特殊钢材。

 2、耗能能力强。通过合理设计,大幅度提高金属芯板的剪切耗能效率。

 3、外形构造简洁,安装简单方便。

 4、一般适用于建筑结构的抗震设计。

 性能测试

 金属屈服型阻尼器性能指标及检测方法应满足《建筑结构抗震规范》(GB50011-2010)中12.3和《建筑消能阻尼器》(JG/T209-2012)中6.3和7.3的规定。

 金属屈服型阻尼器检验标准按照《建筑结构抗震规范》(GB50011-2010)中12.3和《建筑消能阻尼器》(JG/T209-2012)中第8条和第9条的规定。

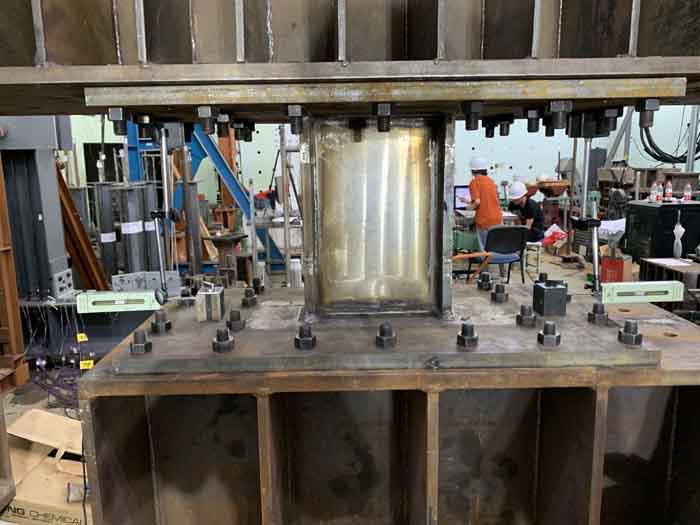

软钢阻尼器测试图

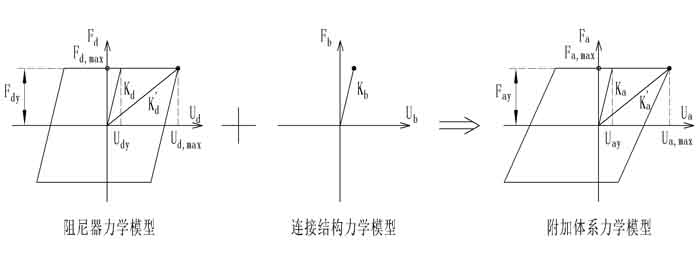

 分析模型

 将阻尼器应用于结构或者进行相关数值计算时,需要考虑连接件对阻尼器性能的影响。阻尼器与连接件串联构成附加体系,附加体系与主结构并联构成整个减震结构。
